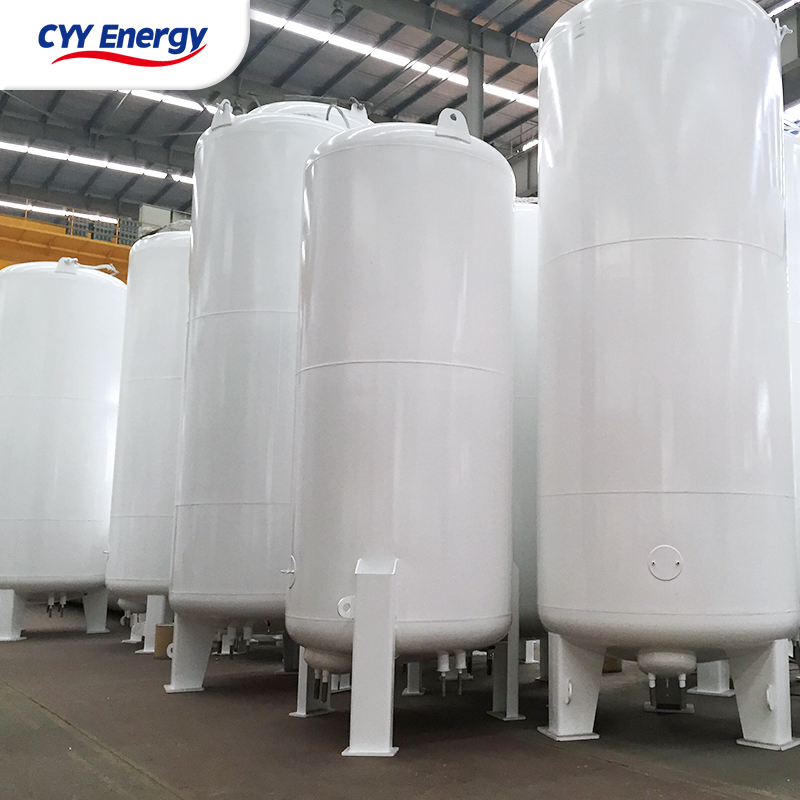

Réservoir de stockage cryogénique

Principaux paramètres techniques :

1.Volume : 1~250m3

2. Pression de travail : 1~40bar

3. Milieu : oxygène liquide, azote liquide, argon liquide, CO2 liquide, GNL, etc.

4. Type d'isolation : isolation par poudres sous vide/multicouche sous vide poussé

5. Code de conception : GB, ASME, EN, etc.

Paramètre technique principal du réservoir de type horizontal
Capacité (m3)	Pression de service maximale (MPa)	Dimensions (Diam×H)(mm)		Poids à vide (kg)	Taux d'évaporation statique (%/jour)
					SAUMON FUMÉ	LIN		LAR	GNL
5	0.8	Φ1900 × 5160		4000	0.43	0.66		0.46	0.43
10	0.8	Φ2300 × 6080		6100	0.36	0.55		0.39	0.37
15	0.8	Φ2500×7058		7850	0.35	0.54		0.37	0.35
20	0.8	Φ2500 × 8610		10500	0.33	0.51		0.35	0.33
30	0.8	Φ2900 × 8950		13400	0.29	0.45		0.31	0.3
50	0.8	Φ3200×11210		19370	0.23	0.35		0.25	0.23
60	0.8	Φ3200×13615		22700	0.21	0.33		0.22	0.21
100	0.5	Φ3700x15230		34270	0.16	0.25		0.17	0.16
100	0.8	Φ3700×15210		35860	0.16	0.25		0.17	0.16
150	0.8	Φ4000×18420		48200	0.14	0.22		0.15	0.14

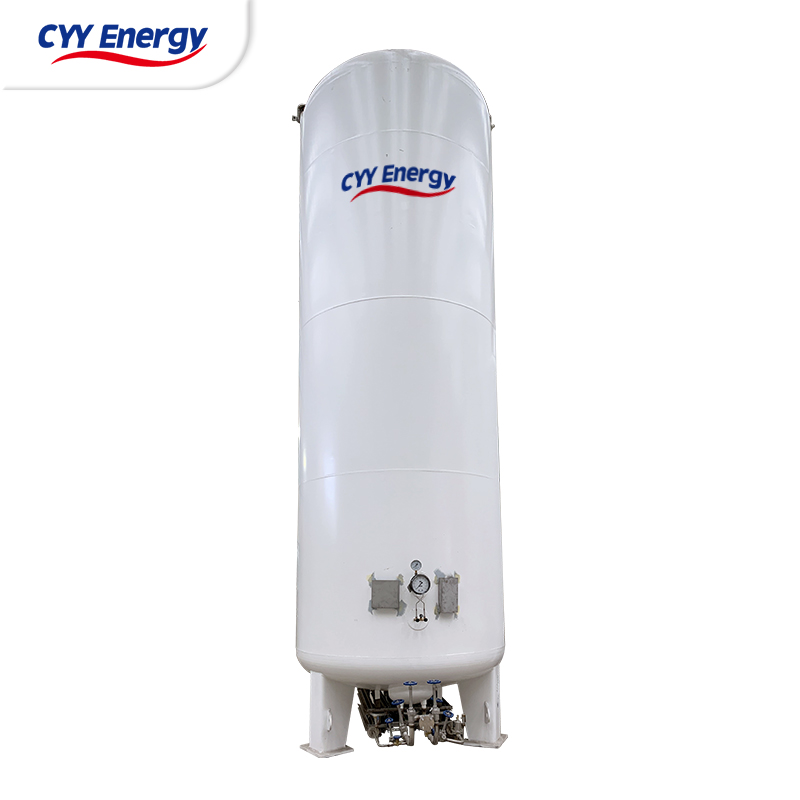

Paramètre technique principal du réservoir de type vertical
Capacité (m3)	Pression de service maximale (MPa)	Dimensions (Diam×H)(mm)	Poids à vide (kg)	Taux d'évaporation statique (%/jour)
				SAUMON FUMÉ	LIN	LAR	GNL
5	0.8	Φ1900×5140	4250	0.43	0.66	0.46	0.43
10	0.8	Φ2300 × 6080	6200	0.36	0.55	0.39	0.37
15	0.8	Φ2500×7058	7950	0.35	0.54	0.37	0.35
20	0.8	Φ2500 × 8850	11000	0.33	0.51	0.35	0.33
20	1.8	Φ2500 × 8850	13500	0.33	0.51	0.35	0.33
30	0.8	Φ2900 × 8876	13300	0.29	0.45	0.31	0.3
50	0.8	Φ3000×12700	22500	0.23	0.35	0.25	0.23
60	0.8	Φ3200×13760	22600	0.21	0.33	0.22	0.21
75	0.8	Φ3500×13343	30100	0.19	0.29	0.2	0.2
100	0.4	Φ4000×13278	38500	0.16	0.25	0.17	0.16
100	0.8	Φ3500×17100	40440	0.16	0.25	0.17	0.16
150	0.4	Φ4000×19520	53500	0.14	0.22	0.15	0.14
150	0.8	Φ4000×19520	61300	0.14	0.22	0.15	0.14
200	0.4	Φ4300×21610	68300	0.13	0.2	0.14	0.13
